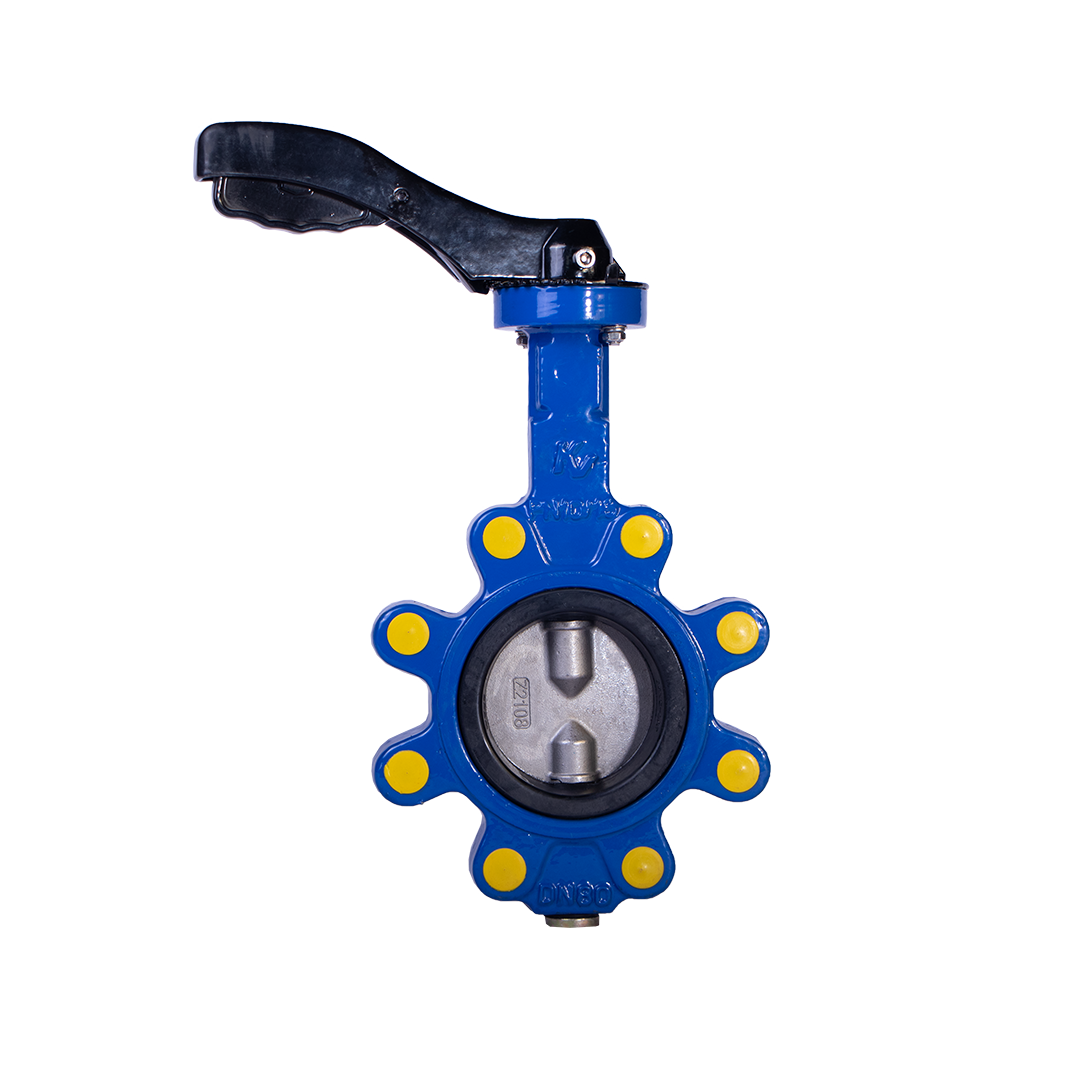

⭐ شیر پروانه لاگ چیست؟

شیر پروانه لاگ (Lug Butterfly Valve) نوعی شیر صنعتی است که برای کنترل جریان سیال به صورت کامل یا جزئی در خطوط انتقال طراحی شده است.
در این شیر، بدنه چدنی و دیسک استیل با محور مرکزی طراحی شده‌اند که با چرخش ۹۰ درجه دیسک، جریان عبور سیال باز یا بسته می‌شود.

طراحی لاگ به این معنی است که شیر دارای سوراخ‌ها یا لُگ‌های پیچ و مهره برای نصب بین فلنج‌ها است و می‌تواند بدون نیاز به مهره‌های اضافی، در خطوط فلنج‌دار نصب شود.

⭐ ویژگی‌های شاخص شیر پروانه لاگ بدنه چدنی و دیسک استیل

• عملکرد ساده و سریع با چرخش ۹۰ درجه دیسک

• ساختار لاگ مناسب نصب بین فلنج‌ها و تحمل فشار سیستم

• بدنه چدنی مقاوم در برابر فشار و ضربه

• دیسک استیل ضدزنگ مقاوم در برابر خوردگی و ساییدگی

• افت فشار کم و جریان یکنواخت

این ویژگی‌ها باعث شده شیر پروانه لاگ در خطوط آب، فاضلاب، بخار، نفت و گاز و صنایع شیمیایی و پتروشیمی بسیار محبوب باشد.

🟦 ساختار شیر پروانه لاگ بدنه چدنی و دیسک استیل

1. بدنه چدنی (Cast Iron Body)

• تحمل فشار مناسب خطوط صنعتی

• مقاومت بالا در برابر ضربه و خوردگی متوسط

• طراحی لاگ برای نصب آسان بین فلنج‌ها

2. دیسک استیل (Stainless Steel Disc)

• حرکت روان برای کنترل دقیق جریان

• مقاومت بالا در برابر خوردگی و سایش

• طراحی صیقلی برای کاهش افت فشار

3. محور و شفت (Shaft / Stem)

• اتصال دیسک به عملگر

• حرکت دقیق و روان دیسک

• مقاومت در برابر نیروهای شعاعی و محوری

4. واشر و سیت آب‌بندی (Seat / Seal)

• جنس: فلز یا لاستیک مقاوم (EPDM، NBR یا PTFE)

• جلوگیری از نشتی و بهبود عملکرد شیر

• نقش حیاتی در کاهش افت فشار و افزایش طول عمر

5. طراحی لاگ (Lug Design)

• سوراخ‌های پیچ برای نصب مستقیم بین فلنج‌ها

• تحمل فشار سیستم بدون نیاز به مهره‌های اضافی

• مناسب برای خطوط با نگهداری و تعمیر آسان

🟦 نحوه عملکرد شیر پروانه لاگ

1. با چرخش ۹۰ درجه دیسک استیل، جریان سیال باز یا بسته می‌شود.

2. طراحی لاگ باعث می‌شود شیر مستقیماً بین فلنج‌ها نصب شود و از نشت در مسیر جلوگیری کند.

3. حرکت روان دیسک و طراحی دقیق سیت باعث افت فشار کم و عملکرد بهینه می‌شود.

4. شیر قابلیت استفاده در خطوط افقی و عمودی را دارد و مناسب برای سیالات آب، فاضلاب و نفت است.

🟩 مزایای شیر پروانه لاگ بدنه چدنی و دیسک استیل

• نصب آسان و بدون نیاز به تجهیزات اضافی

• ساختار مقاوم در برابر فشار و ضربه

• دیسک استیل ضدزنگ و مقاوم در برابر خوردگی و سایش

• افت فشار کم و جریان یکنواخت

• قابلیت نصب در خطوط فشار متوسط تا بالا

• طول عمر بالا و نیاز به نگهداری کم

🟥 محدودیت‌ها و نکات کاربردی

• برای سیالات خورنده شدید یا ساینده، توصیه می‌شود جنس سیت و دیسک مناسب انتخاب شود.

• شیر مناسب خطوط فشار متوسط است؛ برای فشارهای بسیار بالا ممکن است نیاز به شیر فولادی باشد.

• بررسی دوره‌ای واشر و سیت شیر به منظور تضمین عملکرد پایدار توصیه می‌شود.

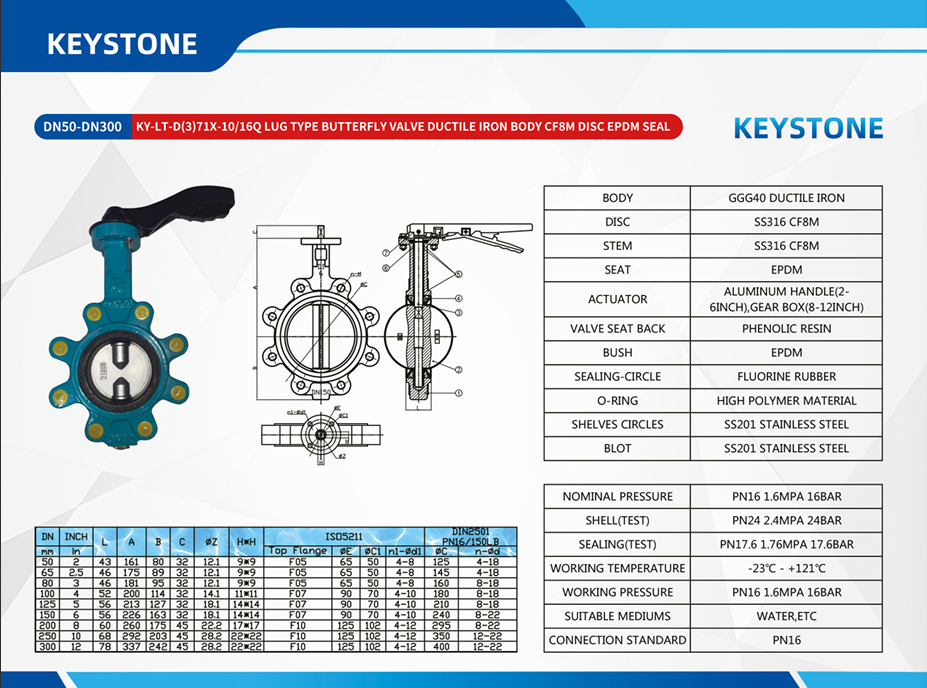

🟦 مشخصات فنی پیشنهادی برای سایت کیستون

🟦 کاربردهای شیر پروانه لاگ

• خطوط انتقال آب و فاضلاب

• صنایع نفت، گاز و پتروشیمی

• سیستم‌های تهویه و HVAC

• خطوط انتقال سیالات صنعتی

• استفاده در سیستم‌هایی که نیاز به نصب آسان بین فلنج‌ها دارند

🟩 جمع‌بندی

شیر پروانه لاگ بدنه چدنی و دیسک استیل با طراحی لاگ، بدنه مقاوم چدنی و دیسک استیل ضدزنگ، عملکردی پایدار، طول عمر بالا و افت فشار کم ارائه می‌دهد.
این شیر با نصب آسان، حرکت روان دیسک و مقاومت بالا، گزینه‌ای ایده‌آل برای سیستم‌های آب، فاضلاب، پمپاژ، نفت و گاز و صنایع شیمیایی است و در سایت کیستون با کیفیت استاندارد و تضمین اصالت عرضه می‌شود.
