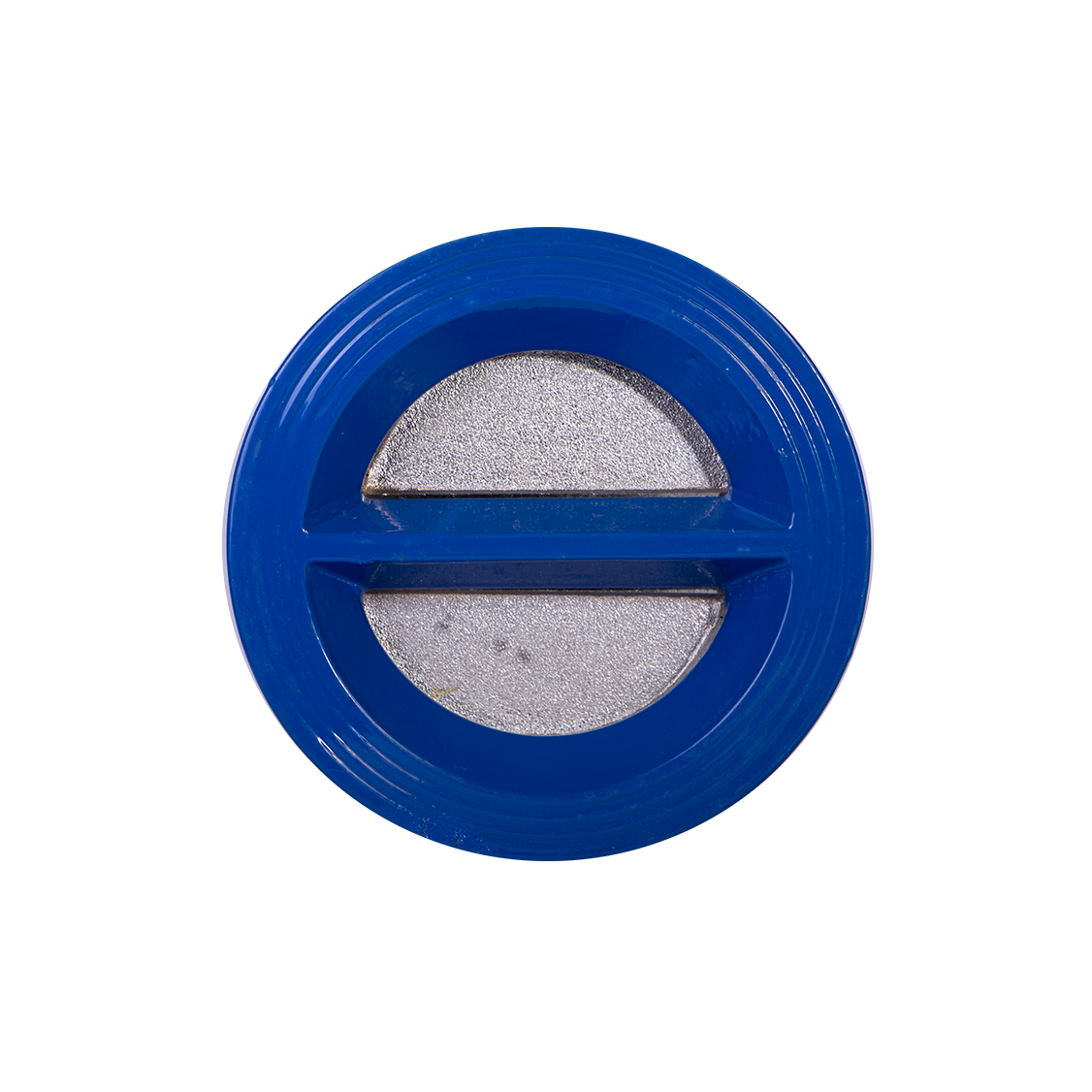

⭐ شیر خودکار دبل پلیت چدنی چیست؟

شیر خودکار دبل پلیت (Double Plate Check Valve) با بدنه و دیسک چدنی نوعی چک‌والو یک‌طرفه است که از برگشت جریان سیال جلوگیری می‌کند.
این شیر از دو صفحه (پلیت) متحرک تشکیل شده است که با عبور جریان سیال باز می‌شوند و هنگام کاهش فشار یا توقف جریان، به سرعت بسته شده و مانع بازگشت سیال می‌شوند.

این نوع شیر به دلیل عملکرد خودکار، نصب آسان و دوام بالا در خطوط آب، فاضلاب، پمپ‌خانه‌ها و تأسیسات صنعتی کاربرد گسترده دارد.

⭐ ویژگی‌های بدنه و دیسک چدنی

استفاده از چدن داکتیل یا چدن خاکستری در بدنه و دیسک باعث می‌شود:

• مقاومت مکانیکی بالا

• تحمل فشار متوسط در خطوط صنعتی

• کاهش هزینه نسبت به بدنه‌های فولادی یا استیل

• عملکرد مطمئن و عمر طولانی

این ویژگی‌ها شیر دبل پلیت چدنی را برای سیستم‌های غیرخورنده و پروژه‌های اقتصادی ایده‌آل می‌کند.

🟦 ساختار شیر خودکار دبل پلیت چدنی

شیرهای Double Plate از بخش‌های زیر تشکیل شده‌اند:

1. بدنه چدنی (Cast Iron Body)

• مقاوم در برابر ضربه و فشار

• نصب آسان در خطوط افقی و عمودی

• اقتصادی و سبک

2. دو صفحه یا پلیت (Dual Plates / Discs)

• صفحات متحرک که جریان را کنترل می‌کنند

• هنگام کاهش فشار یا برگشت جریان سریع بسته می‌شوند

• طراحی دوپلیت باعث کاهش ضربه قوچ و عملکرد نرم‌تر می‌شود

3. فنر مرکزی (Torsion Spring)

• بازگشت سریع صفحات را تضمین می‌کند

• از برگشت جریان و ضربه قوچ جلوگیری می‌کند

4. شفت و لولاها

• اتصال صفحات به بدنه و حرکت روان آنها

• معمولاً از فولاد مقاوم ساخته شده‌اند

5. واشر آب‌بندی (Seat / Seal)

• جلوگیری از نشتی جریان

• جنس معمول: NBR یا EPDM بسته به کاربرد

🟦 نحوه عملکرد

• با عبور جریان، صفحات باز می‌شوند

• در هنگام کاهش جریان یا برگشت سیال، فنر صفحات را به سرعت می‌بندد

• عملکرد بدون نیاز به اپراتور و جلوگیری از برگشت جریان و ضربه قوچ

🟩 مزایای شیر خودکار دبل پلیت چدنی

• طراحی جمع‌وجور و نصب آسان

• وزن سبک‌تر نسبت به چک‌والوهای سوئینگ

• عملکرد سریع و ایمن در خطوط پمپاژ

• افت فشار بسیار پایین

• قیمت اقتصادی و دوام بالا

• نصب افقی و عمودی امکان‌پذیر

🟥 محدودیت‌ها

• مناسب محیط‌های خورنده یا اسیدی نیست (برای این موارد بهتر است از دیسک استیل 304 یا 316 استفاده شود)

• فشار کاری متوسط، برای فشارهای بالا شیرهای فولادی مناسب‌تر هستند

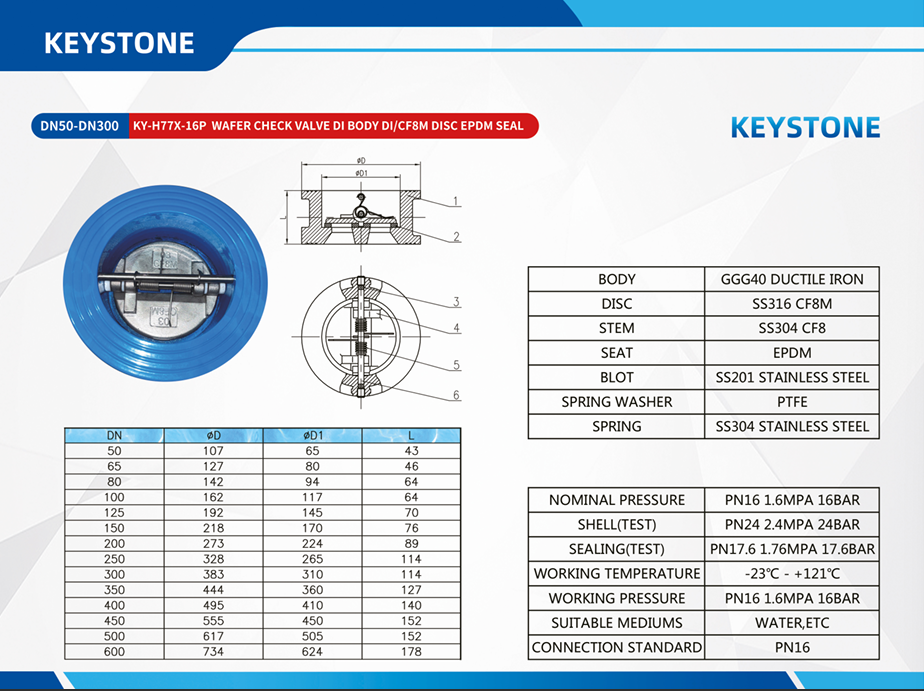

🟦 مشخصات فنی پیشنهادی

• جنس بدنه: چدن داکتیل / خاکستری

• جنس دو پلیت: چدن

• جنس فنر: فولاد ضدزنگ

• نوع چک‌والو: دبل پلیت (Double Door)

• نوع اتصال: ویفری (Wafer Type)

• فشار کاری: PN10 / PN16

• سایز قابل ارائه: 2 اینچ تا 24 اینچ

• کاربردها: آب، فاضلاب، پمپاژ، خطوط انتقال سیال غیرخورنده

• بازه دمایی: 0 تا 120 درجه سانتی‌گراد بسته به جنس سیت

🟦 کاربردها

• پمپ‌خانه‌ها و خطوط آب‌رسانی

• شبکه‌های توزیع آب و فاضلاب

• سیستم‌های تهویه و HVAC

• صنایع کشاورزی و آبیاری

• خطوط انتقال سیال با فشار متوسط

🟩 جمع‌بندی

شیر خودکار دبل پلیت بدنه و دیسک چدنی یک چک‌والو اقتصادی، سبک و با دوام است که از برگشت جریان جلوگیری کرده و عملکرد سریع و ایمن را در خطوط پمپاژ و تأسیسات صنعتی تضمین می‌کند.
این محصول با کیفیت استاندارد و قیمت مناسب در سایت کیستون عرضه می‌شود و برای پروژه‌های آب و فاضلاب، تهویه و سیستم‌های پمپاژ نیمه‌صنعتی ایده‌آل است.
