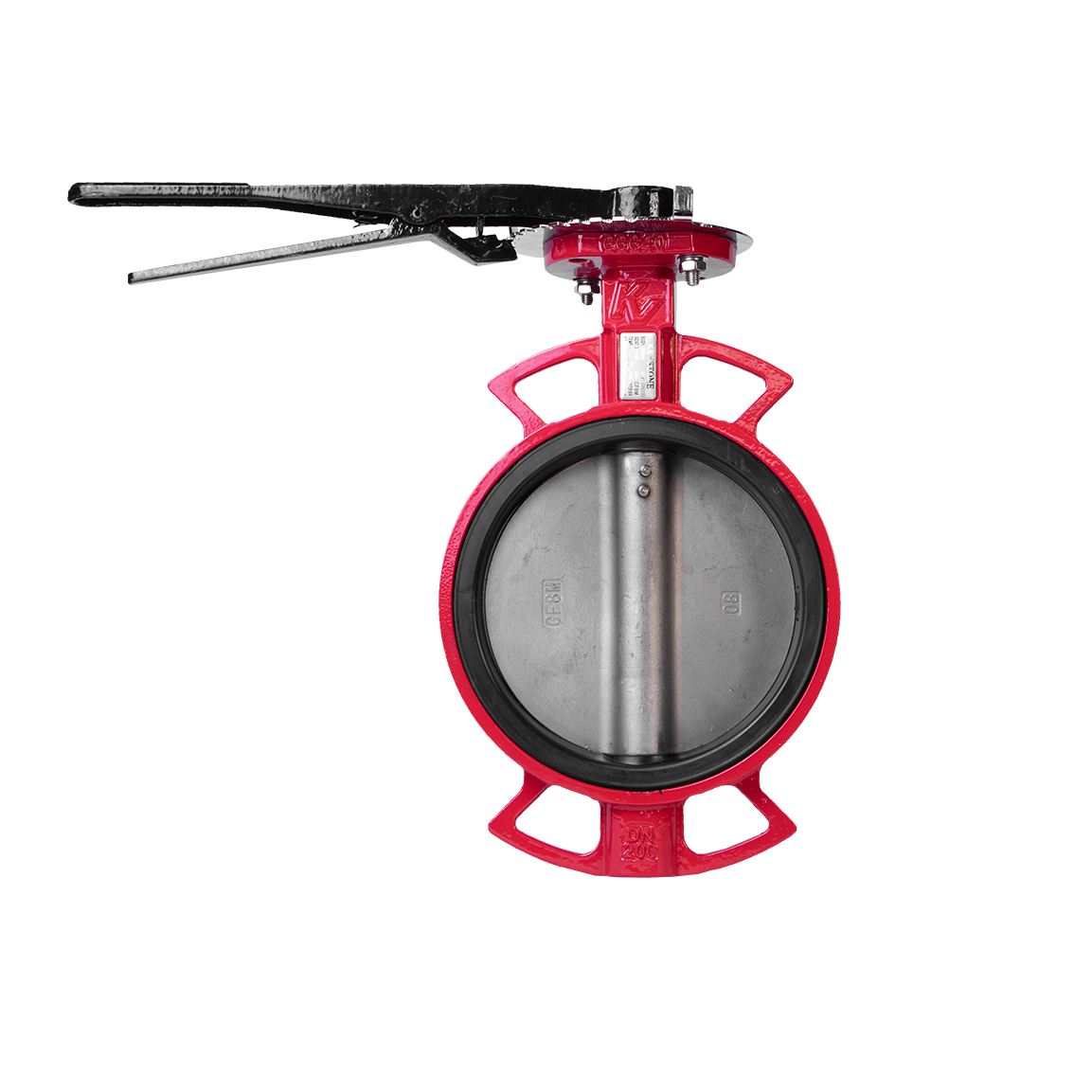

⭐ شیر پروانه‌ای بدنه چدنی با دیسک استیل 304 چیست؟

شیر پروانه‌ای بدنه چدنی دیسک استیل 304 (Cast Iron Butterfly Valve with SS304 Disc) یکی از رایج‌ترین و پرکاربردترین انواع شیرآلات صنعتی است که ترکیب «بدنه چدنی» و «دیسک استنلس استیل 304» باعث می‌شود بین قیمت اقتصادی، مقاومت در برابر خوردگی و استحکام مکانیکی بالا یک تعادل ایده‌آل ایجاد شود.
این مدل به دلیل وزن مناسب، نصب آسان، قابلیت قطع و وصل سریع و امکان کنترل جریان، در صنایع آب و فاضلاب، سیستم‌های تهویه (HVAC)، تأسیسات صنعتی و پروژه‌های ساختمانی بسیار استفاده می‌شود.

در سایت کیستون این محصول با کیفیت استاندارد، تنوع سایز و ضمانت اصالت عرضه می‌شود.

⭐ چرا از دیسک استیل 304 استفاده می‌شود؟

دیسک یا همان صفحه اصلی قطع‌کننده جریان، مهم‌ترین بخش شیر پروانه‌ای است.
استیل 304 (Stainless Steel 304) به دلیل ویژگی‌های زیر بهترین گزینه برای محیط‌های غیرخورنده و نیمه‌خورنده است:

✔ مقاومت متوسط تا خوب در برابر خوردگی

در تماس با آب آشامیدنی، آب دریا با میزان شوری پایین، سیالات نیمه‌خورنده و برخی مواد شیمیایی عملکرد مطلوب دارد.

✔ استحکام مکانیکی بالاتر از دیسک آلومینیومی یا چدنی

مناسب برای سیستم‌هایی که شیر دائماً باز و بسته می‌شود.

✔ سطح صیقلی و اصطکاک کم

باعث کاهش افت فشار و افزایش طول عمر آب‌بند (Seat) می‌شود.

✔ قیمت مقرون‌به‌صرفه نسبت به دیسک 316

یک انتخاب اقتصادی با عملکرد مطلوب.

🟦 ساختار شیر پروانه بدنه چدنی دیسک استیل 304

این شیر از چند بخش کلیدی تشکیل شده است:

✔ 1. بدنه چدنی (Cast Iron Body)

• مقاومت بالا در برابر ضربه

• قیمت مناسب

• قابلیت استفاده در سیستم‌های با فشار متوسط
  بدنه معمولاً از چدن خاکستری یا داکتیل ساخته می‌شود تا دوام بالا و استحکام کافی داشته باشد.

✔ 2. دیسک استیل 304 (SS304 Disc)

مهم‌ترین بخش کنترل جریان.
مزایا: ضدزنگ، مقاوم، سطح صاف، کاهش رسوب.
در سیستم‌های آب، فاضلاب سبک و تهویه عملکرد ایده‌آل دارد.

✔ 3. لاینر یا سیت (Seat / Liner)

جنس‌های متداول:

• EPDM (برای آب سرد و گرم)

• NBR (برای روغن و سیالات نفتی)

سیت وظیفه آب‌بندی 100٪ و جلوگیری از نشتی را دارد.

✔ 4. میله یا شفت (Stem)

از فولاد ضدزنگ یا فولاد آبکاری‌شده ساخته می‌شود.
این قطعه گشتاور فرمان را به دیسک منتقل می‌کند.

✔ 5. عملگر (Actuator / Lever / Gearbox)

این شیرها می‌توانند مجهز شوند به:

• اهرم دستی

• گیربکس چرخ‌دنده‌ای

• عملگر پنوماتیکی

• عملگر الکتریکی

بسته به نیاز پروژه در سایت کیستون قابل ارائه است.

🟦 مشخصات فنی شیر پروانه دیسک 304

(مناسب برای درج در بخش ویژگی‌ها و جدول محصول)

• جنس بدنه: چدن داکتیل یا خاکستری

• جنس دیسک: استنلس استیل 304

• نوع اتصال: ویفری (Wafer) یا لاگ (Lug)

• فشار کاری: 10 یا 16 بار

• دامنه سایز: 2 اینچ تا 48 اینچ

• دما: بسته به نوع سیت، 0 تا 120 درجه سانتی‌گراد

• کاربرد: آب، فاضلاب، تهویه، کشاورزی، سیالات نیمه‌خورنده

🟦 کاربردهای شیر پروانه‌ای بدنه چدنی دیسک 304

این مدل از شیر پروانه‌ای به دلیل قیمت مناسب و مقاومت مناسب، در این بخش‌ها کاربرد گسترده دارد:

✔ سیستم‌های آب شهری و صنعتی

✔ فاضلاب سبک و تصفیه‌خانه‌ها

✔ سیستم‌های تهویه، سرمایش و گرمایش (HVAC)

✔ صنایع غذایی و دارویی سبک

✔ خطوط کشاورزی و گلخانه

✔ آب دریا با شوری پایین

🟩 مزایای شیر پروانه‌ای بدنه چدنی دیسک استیل 304

✔ نسبت قیمت به کیفیت عالی

✔ وزن کمتر نسبت به شیرهای فلنجی فولادی

✔ نصب و تعمیر آسان

✔ مناسب برای کنترل و تنظیم جریان

✔ دوام بالا و مقاومت در برابر سایش

✔ آب‌بندی 100٪ در مدل‌های با سیلینگ EPDM

🟥 محدودیت‌ها و مواردی که باید توجه کرد

❗ مناسب محیط‌های خورنده شدید نیست

در محیط‌هایی دارای:

• مواد شیمیایی اسیدی

• آب شور با غلظت بالا

• کلر زیاد
  بهتر است از دیسک استیل 316 استفاده شود.

❗ فشار کاری محدود

برای خطوط با فشار بالا، شیرهای فولادی یا گیت ولو انتخاب بهتری هستند.

🟦 جمع‌بندی و نتیجه‌گیری

شیر پروانه بدنه چدنی دیسک استیل 304 یک گزینه بسیار محبوب، مقرون‌به‌صرفه و مطمئن برای سیستم‌های آب، فاضلاب سبک و تهویه است.
ترکیب بدنه چدنی مقاوم با دیسک استیل ضدزنگ 304 باعث می‌شود این شیر عمر طولانی، عملکرد پایدار و هزینه نگهداری پایین داشته باشد.
در سایت کیستون این محصول با استاندارد کامل، کیفیت تضمینی و امکان انتخاب انواع عملگر ارائه می‌شود.
